Комплекс «Трубопроводный транспорт углеводородов» (ауд.1–11)



Совместно с ОАО «Транссибнефть» создан учебно-лабораторный комплекс «Трубопроводный транспорт углеводородов».

Перечень оборудования:

  1. Лабораторный стенд «Функциональный тренажер насосной станции Festo»
  2. Учебно-лабораторный стенд «Магистральный нефтепровод».
  3. Учебно-лабораторный стенд «Испытание центробежных насосов».
  4. Учебно-лабораторный стенд «Слив нефтепродуктов из ж/д цистерн».
  5. Лабораторный газодинамический стенд.
  6. Учебно-лабораторный стенд «Рабочие процессы поршневого компрессора»
  7. Комплект оборудования по дисциплинам: «Обслуживание и ремонт газонефтепроводов», «Инженерная геодезия», «Противокоррозионная защита».
  8. Макеты резервуара и нефтеперекачивающей станции.
  9. Натурные образцы по дисциплине «Машины и оборудование газонефтепроводов».

Лабораторный стенд «Функциональный тренажер насосной станции Festo»

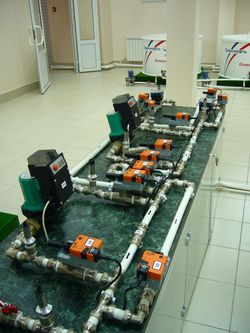

Используется для снятия характеристик центробежных насосов, для исследования режима работы при параллельном, последовательном и комбинированном включении насосов, для исследования явления гидравлического удара и определения места утечки из магистрального нефтепровода.

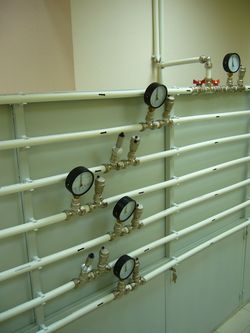

Учебно-лабораторный стенд «Магистральный нефтепровод»

Предназначен для изучения:

  • технологических процессов на магистральном нефтепроводе;
  • определения эффективного диаметра трубопровода;
  • технологического расчёта магистрального нефтепровода;
  • обнаружения врезок и несанкционированных отборов;
  • расчета трубопровода с откачками и подкачками;
  • нестационарных процессов;
  • технологии пропуска внутритрубных средств очистки и диагностики;
  • места оператора НПС и диспетчера МН;
  • управления магистральными нефтепроводами;
  • системы автоматического регулирования (САР);
  • системы обнаружения утечек (СОУ).

Учебно-лабораторный стенд «Испытание центробежных насосов»

Предназначен для проведения испытаний центробежных насосов в соответствии с ГОСТ 6134–2007 «Насосы динамические. Методы испытаний» и позволяет контролировать:

  • показатели назначения: подача, напор;
  • характеристики: напорная, энергетическая, кавитационная.

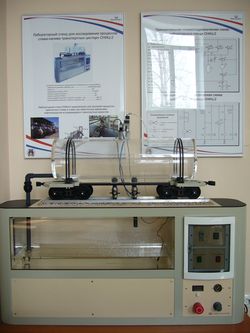

Учебно-лабораторный стенд «Слив нефтепродуктов из ж/д цистерн»

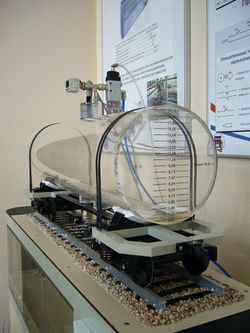

Лабораторный стенд предназначен для изучения процессов самотечного слива и налива под избыточным давлением нефтепродуктов из резервуаров и транспортных емкостей.


Лабораторный газодинамический стенд

Предназначен для изучения газодинамических процессов в газопроводе.

Учебно-лабораторный стенд «Рабочие процессы поршневого компрессора»

Предназначен для проведения испытаний поршневых компрессоров и позволяет контролировать:

  • показатели назначения: подача, дифференциальное давление, степень сжатия;
  • характеристики: напорная, энергетическая.

Комплект оборудования по дисциплинам:

Дисциплина «Обслуживание и ремонт газонефтепроводов»

Перечень оборудования:

  • измеритель толщины диэлектрических покрытий ИТДП-11;
  • адгезиметр АР-2М;
  • магнитный толщиномер МТ-2003;
  • дефектоскоп Крона-1 РМ;
  • устройство контроля изоляции УКИ-1к;
  • трассоискатель «Сталкер-2».

Дисциплина «Инженерная геодезия»

Перечень оборудования:

  • нивелир 4Н3КЛ с компенсатором без штатива;
  • теодолит 4Т30П;
  • штатив S6-2;
  • теодолит 2Т 30;
  • теодолит ТТ 4;
  • теодолит ТА 01; нивелир 4Н3КЛ с компенсатором;
  • нивелир М 100;
  • адгезиметр СМ-1;
  • адгезиметр электронный АМЦ-2-20; рейка РН-3;
  • рейка нивелирная, деревянная, складная 3м.

Дисциплина «Противокоррозионная защита»

В ходе лабораторного практикума студенты изучают:

  1. Оборудование для электрометрических измерений:
    • анализатор коррозионной активности грунта (АКАГ);
    • измеритель сопротивления цифровой ИСЗ-1;
    • измеритель сопротивлений Ф4103-М1;
    • комплект принадлежностей П4126-М2 для измерителя сопротивления;
    • измеритель потенциалов цифровой ОРИОН ИП-01;
    • медносульфатные электроды сравнения ЭСПУ, ЭНЕС и Зонд-1;
    • датчик коррозии ДК-1Ц; хлорсеребряный электрод сравнения ЭСр-10103;
    • потенциостат-гальваностат «Элинс Р-2Х»;
  2. Физические принципы работы установок электрохимической защиты на универсальной лабораторной установке «Электрохимическая защита металлов от коррозии» МК-ЭХЗ-16 (в качестве дополнительных материалов и оборудования используются: набор образцов; набор электродов; набор стеклянной посуды; хлорсеребряный электрод сравнения ЭСр-10103).

Макеты

Макет резервуара РВСПК 50000 м. куб.

Макет «Нефтеперекачивающей станции»

Натурные образцы

В лаборатории построена демонстрационная площадка, на которой установлены натурные образцы нефтеперекачивающего оборудования:

  • насосы магистральные;
  • насосы подпорные;
  • насосы погружные;
  • заглушки;
  • фильтры и клапаны различных типов;
  • а также другое оборудование линейной части магистральных трубопроводов.
